導光條在汽車氛圍燈上的應用
時間：2019-11-20 09:49
閱讀：1494
來源：互聯網
導光條在汽車氛圍燈上的應用
隨著車輛的普及，汽車制造商將車內照明、配件照明和重點照明作為一種用于確定空間、功能和營造品牌特有氛圍的手段，其中就包括起到裝飾作用的照明燈——車內氛圍燈。汽車氛圍燈通常由導光管，導光管安裝支架，光導按照座等零件組成。導光條/氛圍燈適用于門護板氛圍燈、門扶手氛圍燈、門警告氛圍燈、門內開氛圍燈、擋板照明、手套箱燈、揚聲器照明、控制臺盒燈等等。 導光條其實就是導光纖，氛圍燈光纖從耐溫性能上分為兩種，一種是常規型的，適應溫度在-10~70℃，多用于室內和家具家電照明裝飾。另一種是耐溫型，其適應溫度在 -40~120 ℃，可用于戶外、汽車、遊艇等照明。
一、導光條在汽車氛圍燈上的應用——導光條材質
1、軟質導光條（柔性導光條），簡單理解就是質地較為柔軟，能夠彎曲，軟質導光條又分玻璃光纖與高分子聚合物兩大類。
玻璃光纖導光條是由很多玻璃光纖匯集成束組成的軟光導。高分子聚合物導光條是以特殊亞克力為內層，氟樹脂為外層包覆，兩種材料共擠而成。聚合物類導光條一般是PS、 PE 、TPU等具備透明性且質地柔軟的材料。
2、硬質導光條，也就是質地偏硬，無法彎曲的導光條，一般通過注塑或擠塑成型，材質以PMMA、 PC 、PS等具備透明性的材料為主。
二、導光條在汽車氛圍燈上的應用——導光條外觀顏色
導光條在外觀顏色上有多種，有透明的，有半透霧白的，也有彩色的，可根據不同的設計要求可選用不同顏色的光纖。一般讓光纖照到被照面后達到彌散反射的效果，可選用透明光纖，凱迪拉克XTS就是這樣用的。把光纖嵌入卡槽，人眼直接能看到光纖發光的，一般用半透霧白色，光帶柔和不刺眼，用任何光色都能達到較好的效果，眾泰 T700是這種效果。如果是只用單色的彩色光，那么用彩色光纖會使光色更純，看上去亮度更高，東箭的SUV踏板燈帶就是這樣的。
三、導光條在汽車氛圍燈上的應用——導光條光學原理
光通過圓形或其它特定形狀透明材質時，會發生全反射現象。如果我們破壞完全反射條件，使光從透明材質表面流出，在汽車領域稱為光導（Light Guide）。
1、軟光導的側發光。LED側發光的光通過率高但是亮度比較低，光色均勻且柔和。導光纖存在內外兩種材料，芯材是折射率較高的材質，而外層的包覆層是折射率較低的材質。光從一端射入，在光纖內部傳輸過程中，光會在包覆層與芯層間發生全反射與折射，折射光就是我們看到的光線。全反射光在繼續傳輸?shù)倪^程中再次發生全反射與折射，無數次、不同角度入射光的全反射與折射最終就形成了我們看到的燈光效果。
2、硬光導發光原理。
鉅衍塑化有限公司是一家從事SABIC(即沙伯基礎創新塑料公司)工程塑料進出口業務的貿易型公司。經營產品有Lexan(PC，聚碳酸酯)、Noryl(PPO,改性聚苯醚)、Valox(PBT,聚對苯二甲酸丁二酯)、Cycoloy(PC/ABS，PC與ABS合金)、Xenoy(PC/PBT)、Xylex(PC/PET)、Ultem(PEI,聚醚酰亞胺)等工程塑料。同時為廣大客戶提供相關塑料原料FDA證明、UL證書及COC報告。
隨著車輛的普及，汽車制造商將車內照明、配件照明和重點照明作為一種用于確定空間、功能和營造品牌特有氛圍的手段，其中就包括起到裝飾作用的照明燈——車內氛圍燈。汽車氛圍燈通常由導光管，導光管安裝支架，光導按照座等零件組成。導光條/氛圍燈適用于門護板氛圍燈、門扶手氛圍燈、門警告氛圍燈、門內開氛圍燈、擋板照明、手套箱燈、揚聲器照明、控制臺盒燈等等。 導光條其實就是導光纖，氛圍燈光纖從耐溫性能上分為兩種，一種是常規型的，適應溫度在-10~70℃，多用于室內和家具家電照明裝飾。另一種是耐溫型，其適應溫度在 -40~120 ℃，可用于戶外、汽車、遊艇等照明。
一、導光條在汽車氛圍燈上的應用——導光條材質
1、軟質導光條（柔性導光條），簡單理解就是質地較為柔軟，能夠彎曲，軟質導光條又分玻璃光纖與高分子聚合物兩大類。
玻璃光纖導光條是由很多玻璃光纖匯集成束組成的軟光導。高分子聚合物導光條是以特殊亞克力為內層，氟樹脂為外層包覆，兩種材料共擠而成。聚合物類導光條一般是PS、 PE 、TPU等具備透明性且質地柔軟的材料。
2、硬質導光條，也就是質地偏硬，無法彎曲的導光條，一般通過注塑或擠塑成型，材質以PMMA、 PC 、PS等具備透明性的材料為主。
| 玻璃光纖導光條 | 優點 |
1、堅固耐用，-40-140℃。 2、韌性好，耐紫外線，耐化學腐蝕，耐濕。 3、高亮度，白天自然光狀態下可見。 |
| 不足 | 1、光衰大。 | |
| 聚合物類導光條 | 優點 |
1、擠出工藝成型，柔軟、可曲繞，受外力撞擊不破碎，無安全隱患。 2、發光均勻，在入光點與出光點之間保有穩定的色相。 3、設計靈活，安裝便利。 4、可實現各種不同的照明效果，增加光導亮度。 5、使用壽命能達十年以上。 |
| 不足 | 1、黃變。 | |
| 硬質導光條 | 優點 | 1、注塑工藝成型，量大從優。 |
| 不足 |
1、不耐高溫。 2、結構復雜，尺寸大，運輸安裝不方便。 |
二、導光條在汽車氛圍燈上的應用——導光條外觀顏色
導光條在外觀顏色上有多種，有透明的，有半透霧白的，也有彩色的，可根據不同的設計要求可選用不同顏色的光纖。一般讓光纖照到被照面后達到彌散反射的效果，可選用透明光纖，凱迪拉克XTS就是這樣用的。把光纖嵌入卡槽，人眼直接能看到光纖發光的，一般用半透霧白色，光帶柔和不刺眼，用任何光色都能達到較好的效果，眾泰 T700是這種效果。如果是只用單色的彩色光，那么用彩色光纖會使光色更純，看上去亮度更高，東箭的SUV踏板燈帶就是這樣的。
三、導光條在汽車氛圍燈上的應用——導光條光學原理

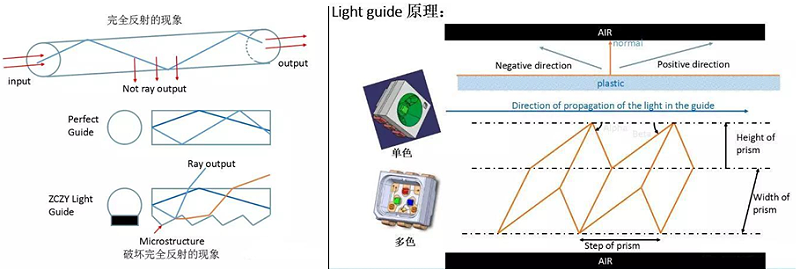

光通過圓形或其它特定形狀透明材質時，會發生全反射現象。如果我們破壞完全反射條件，使光從透明材質表面流出，在汽車領域稱為光導（Light Guide）。

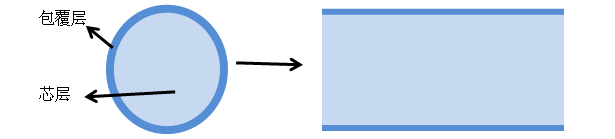

1、軟光導的側發光。LED側發光的光通過率高但是亮度比較低，光色均勻且柔和。導光纖存在內外兩種材料，芯材是折射率較高的材質，而外層的包覆層是折射率較低的材質。光從一端射入，在光纖內部傳輸過程中，光會在包覆層與芯層間發生全反射與折射，折射光就是我們看到的光線。全反射光在繼續傳輸?shù)倪^程中再次發生全反射與折射，無數次、不同角度入射光的全反射與折射最終就形成了我們看到的燈光效果。
2、硬光導發光原理。
鉅衍塑化有限公司是一家從事SABIC(即沙伯基礎創新塑料公司)工程塑料進出口業務的貿易型公司。經營產品有Lexan(PC，聚碳酸酯)、Noryl(PPO,改性聚苯醚)、Valox(PBT,聚對苯二甲酸丁二酯)、Cycoloy(PC/ABS，PC與ABS合金)、Xenoy(PC/PBT)、Xylex(PC/PET)、Ultem(PEI,聚醚酰亞胺)等工程塑料。同時為廣大客戶提供相關塑料原料FDA證明、UL證書及COC報告。
