新聞中心
聯(lián)系我們
手 機：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
引起注塑件翹曲、彎曲和扭曲的原因及防止辦法

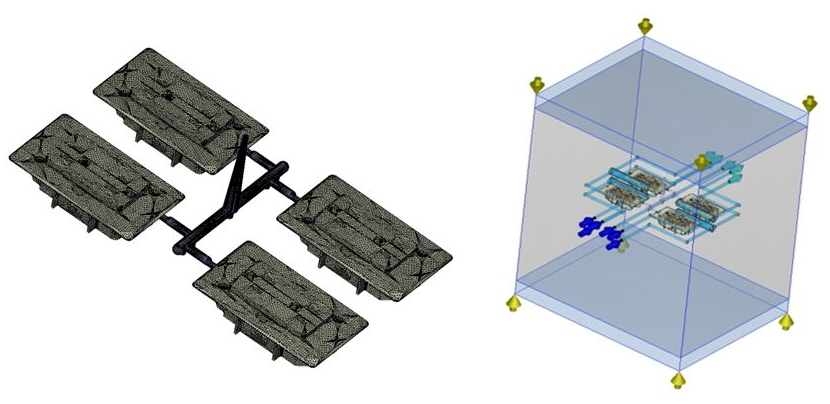

????????1、冷卻不充分或不均勻
????????在未完全冷卻時頂出，頂桿的頂推力往往使成型制件變形，所以未充分冷卻就勉強脫模會產(chǎn)生變形。對策是在模腔內(nèi)充分冷卻，等完全硬化后方可頂出。也可以降低模具溫度、延長冷卻時間。然而，有的模具的局部冷卻不充分，在通常成型條件下還有時不能防止變形。這種情況應(yīng)考慮變更冷卻水的路徑、冷卻水道的位置或追加冷卻梢孔，尤其應(yīng)考慮不用水冷，采用空氣冷卻等方式。
????????2、頂桿造成
????????有的制件的脫模性不良，采用頂桿強行脫模而造成變形。對不易變形的塑料制件，這時不是產(chǎn)生變形而是產(chǎn)生裂紋。對于ABS和聚苯乙烯制件，這種變形是以被推項部位的發(fā)白表現(xiàn)出來(參照開裂、裂紋、微裂和發(fā)白)。其消除方法是改善模具的拋光、使其易于脫模，有時使用脫模劑也可改善脫模。最根本的改進方法是研磨型芯、減小脫模阻力，或增大拔模斜度，在不易頂出部位增設(shè)頂桿等，而變更頂出方式則更重要。
????????3、由成型應(yīng)變引起
????????成型應(yīng)變造成的變形主要是由成型收縮在方向上的差異、壁厚的變化所產(chǎn)生的。因此，提高模具溫度、提高熔料溫度、降低注射壓力、改善澆注系統(tǒng)的流動條件等均可減小收縮率在方向上的差值。可是，只變更成型條件大多難以矯正過來，這時就需改變澆口的位置和數(shù)目例如成型長桿件時要從一端注入等。
????????有時必需改變冷卻水道的配置;較長薄片類制件更容易變形，有時需變更制件的局部設(shè)計在其上翹一側(cè)的背面設(shè)置加強筋等.利用輔助工具冷卻來矯正這種變形大多是有效的。不能矯正時，就必須修正模具的設(shè)計了。其中，最重要的是應(yīng)注意使制品壁厚一致。在不得已的情況下，只好通過測量制品的變形，按相反的方向修正模具，加以校正。
????????4、結(jié)晶性塑料
????????縮率較大的樹脂，一般是結(jié)晶性樹脂(如聚甲醛、尼龍、聚丙烯、聚乙烯及PET樹脂等)比非結(jié)晶性樹脂(如PMMA樹脂、聚乙烯、聚苯乙烯、ABS樹脂及AS樹脂等)的變形大，另外，由于玻璃纖維增強樹脂具有纖維配向性，變形也大。
????????由于融點溫度范圍狹窄多數(shù)產(chǎn)生變形，并且往往是難以修正的。結(jié)晶性塑料的結(jié)晶度隨冷卻速度的不同而變化，即急劇冷卻結(jié)晶度降低、成型收縮率減小，而緩慢冷卻結(jié)晶度升高、成型收縮率增大。結(jié)晶性塑料變形的特殊矯正法就是利用這—性質(zhì)。
????????實際上使用的矯正法是使動、靜模有一定的溫差。就是采取使翹曲的另一面產(chǎn)生應(yīng)變的溫度，即可矯正變形。有時這個溫差高達20℃以上，但必須十分均勻地分布。必須指出，在設(shè)計結(jié)晶性塑料成型制件及模具時，如不預(yù)先采取特別的防止變形的手段，制件會因變形而無法使用，僅使成型條件達到上述各項要求，大多數(shù)情況仍然不能矯正變形。
????????5、矯正制品翹曲的方法
????????從模具中取出的制品如果要矯正，簡單的辦法就把要矯正的制品放在矯正的工具上，在翹曲的地方加上重物，但必須明確決定重物的重量同所放的位置。
????????或把翹曲的制品放在矯直器上，一同放入制品熱變形溫度附近的熱水中，簡單地用手矯直。但要注意熱水的溫度不能太高，否則會使制品的變形更加歷害。
????????翹曲矯正后不可在制品上留有斑痕。
